3.2. Инструмент Shape Editor


Этот инструмент предназначен для точного редактирования контуров. Им можно создавать сегменты, менять тип узла, разрывать и замыкать контуры. Основное отличие Shape Editor от Pen состоит в возможности редактирования направляющих точек в уже существующих узлах. Инструмент активизируется нажатием кнопки панели инструментов или клавиши <F2>. Команда перехода к этому инструменту имеется в контекстном меню любого инструмента, кроме Zoom, если на рисунке активен незамкнутый контур. Вид курсора инструмента см. на рис. 3.2.

Создание контура этим инструментом осуществляется по точкам. Каждый щелчок создает узел. Во время создания узла невозможно перетаскивать направляющие. Вид следующего сегмента определяется заранее. Впрочем, вид готового сегмента можно легко изменить.



Рис. 3.14.

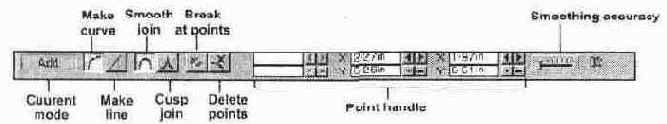

Панель управления инструмента Shape Editor

На панели свойств инструмента (рис. 3.14) название каждого элемента отображается во всплывающей подсказке (см. главу 2), далее названия кнопок даны по этим подсказкам. Крайняя левая область панели — информационная. Она отражает состояние контура и может иметь три положения:

New. На рисунке нет выделенного узла контура. Щелчок мышью при выбранном инструменте Shape Editor приводит к созданию нового контура.

 Add. Активен один из конечных узлов контура. Щелчок инструментом добавит еще один сегмент к уже существующему контуру. В этом режиме

можно добавить узел щелчком на сегменте (аналогично инструменту Pen) и замкнуть контур, щелкнув на противоположном конечном узле. В панели инструмента также выбирается тип узла следующего сегмента (см. следующий раздел).

 Change.

Активен один или несколько внутренних узлов. Можно изменять их тип, перемещать, добавлять новые узлы, перемещать узлы и сегменты. Для того чтобы начать новый контур, щелкните вне пределов уже нарисованного.
