8.2. Оболочка


Инструмент Mould предназначен для вписывания любых объектов программы в заданный контур (Envelope mold, оболочка-конверт), и для придания объектам линейной перспективы (Perspective mold, оболочка-перспектива).

К сожалению, в CorelXARA допущена опечатка в терминологии. Инструмент в подсказке называется Mould, а везде в файле справки — Mold (это разное написание одного и того же слова). Все функции и приемы работы инструментом, описанные в справке, также имеют в составе слово Mold. Таким образом, термин Mould употребляется всего один раз, и про него можно было бы забыть, если бы этот один раз не был в подсказке инструмента — самой часто используемой справочной информации.

Два типа оболочек изображены на рис. 8.11. Оболочка-перспектива представляет собой замкнутый контур из четырех отрезков прямых, оболочка-конверт — замкнутый контур из сегментов любой формы. Число узлов для любой оболочки должно быть равно четырем. Программа располагает набором стандартных оболочек, однако в этом качестве может быть использована и фигура, созданная пользователем (она должна удовлетворять требованиям, предъявляемым к оболочке). После помещения объектов оболочку можно редактировать, изменяя ее форму, объекты, помещенные в нее, соответственно изменят форму. Созданные оболочки можно копировать и придавать их разным объектам. Как и другие объекты программы, объекты в оболочке могут быть преобразованы в редактируемые кривые командой Convert to editable shapes. При этом их особые свойства утрачиваются. Клавиатурное сокращение для инструмента — <Shift> + <F6>, пиктограмма, панель свойств и курсор инструмента изображены на рис. 8.12.

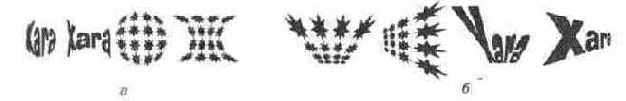

Рис. 8.11.

Оболочки-конверты (а) и оболочки-перспективы (б)

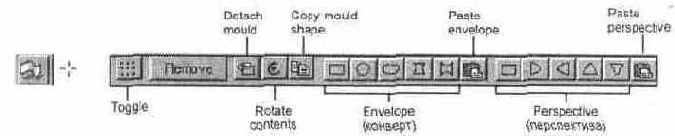

Рис. 8.12.

Инструмент Mould, его курсор и панель свойств
