Corel Xara 2.0



Вращение и наклон


Щелчок мышью на уже выделенном объекте переводит его в режим вращения и наклона. При этом манипуляторы принимают вид, изображенный на рис. 3.46, а.

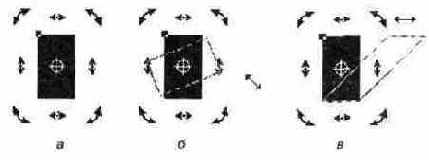

Рис. 3.46.

Режим вращения и наклона (а); вращение (б);

наклон (в)

В центре объекта появляется значок в форме мишени — центр трансформации. При перетаскивании угловых манипуляторов объект вращается (рис. 3.46, б). Если смещать боковые манипуляторы, объект наклоняется (перекашивается) (рис. 3.46, в).

Вращение совершается относительно центра трансформации, который можно смещать, перетаскивая мышью. На рис. 3.47 показаны результаты вращения при различных положениях центра трансформации.

При удерживании клавиши <Ctrl> вращение объекта происходит только на углы, кратные значению поля Angle constraint на вкладке General диалогового окна Options (см. главу 2).

Если удерживать клавишу <Shift>, то трансформация происходит относительно центра объекта, несмотря на положение центра трансформации.

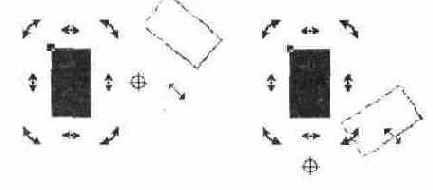

Рис. 3.47.

Вращение при различных положениях центра трансформации
